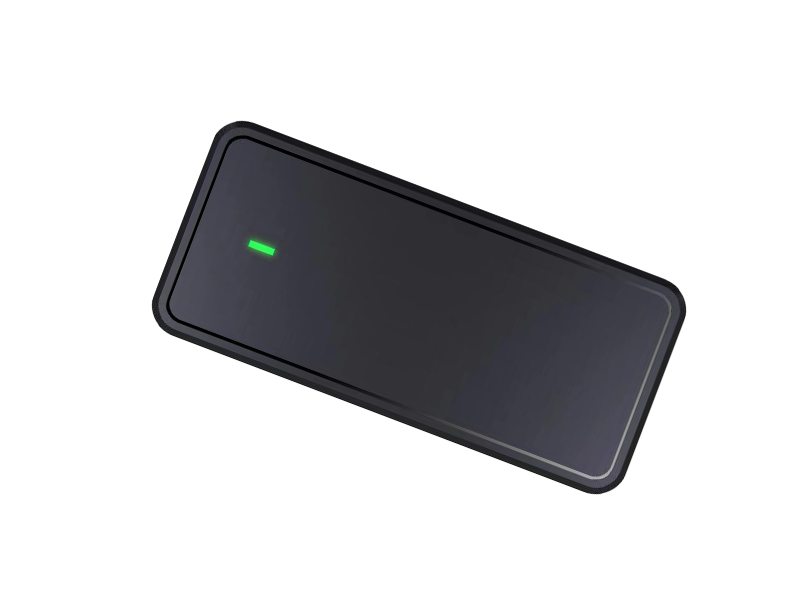

Nabíjačka 24V lítiovej batérie: Nastavenia napätia a inteligentné funkcie

Priama odpoveď: Aké nastavenia a špecifikácie definujú 24V nabíjačku lítiových batérií

Nabíjačka 24V lítiovej batérie nie je generický zdroj napájania. Je to presné zariadenie, ktoré musí poskytovať špecifický nabíjací profil známy ako konštantný prúd/konštantné napätie (CC/CV). Pre štandardnú 24V LiFePO4 batériu musí nabíjačka vydávať absorpčné napätie medzi 28,8V a 29,2V a plávajúce napätie okolo 27,6 V . Nabíjací prúd by mal byť zvyčajne nastavený medzi 10 % a 30 % ampérhodiny (Ah) batérie (napr. 100 Ah batéria sa nabíja optimálne pri 20A). Použitie nabíjačky navrhnutej pre olovenú chémiu trvale poškodí lítiovú batériu, pretože olovené nabíjačky používajú nesprávne prahové hodnoty napätia a režimy desulfatácie, ktoré nie sú kompatibilné s lítiovými článkami.

Pochopenie požiadaviek na napätie: Prečo záleží na 29,2 V

Nominálna 24V lítiová batéria je konštruovaná s 8 článkami v sérii (konfigurácia 8S). Každý článok LiFePO4 má nominálne napätie 3,2 V a bezpečný limit nabitia 3,65 V. Vynásobením tohto  8 buniek získate kritickú hornú hranicu 29,2 V . Ak nabíjačka prekročí túto hranicu, systém správy batérie (BMS) musí zasiahnuť, aby odpojil obvod, aby sa zabránilo nafúknutiu buniek alebo tepelnému úniku. Naopak, ak sa nabíjačka zastaví len na 28,0 V, batéria nikdy nedosiahne plnú kapacitu a zostane nevyužitá značná zásoba energie. To je dôvod, prečo modely nabíjačky 24V lítiových batérií s presnosťou napätia plus mínus 0,5 percenta alebo lepšie sú nevyhnutné pre životnosť viac ako 4 000 nabití.

Nabíjací prúd a rýchlosť: Vyváženie času a životnosti

Nabíjací prúd má priamy vplyv na to, ako rýchlo sa batéria naplní a koľko tepla sa počas procesu vytvorí. Odvetvový štandard pre zdravú rovnováhu sa spoplatňuje 0,2 °C až 0,3 °C (kde C predstavuje kapacitu batérie). Nižšie uvedená tabuľka znázorňuje vzťah medzi veľkosťou batérie, odporúčaným prúdom a odhadovaným časom úplného nabitia pri 20-percentnom stave nabitia:

Zatiaľ čo vysokofrekvenčné nabíjačky môžu tlačiť 30A alebo viac pri rýchlom nabíjaní by si používatelia mali uvedomiť, že dôsledné nabíjanie maximálnou povolenou rýchlosťou (často 0,5 C alebo vyššou) vytvára dodatočné vnútorné teplo. Toto teplo urýchľuje rozklad elektrolytu a môže znížiť celkový počet dostupných cyklov vybíjania počas životnosti batérie. Pri každodennom používaní poskytuje mierna 20A nabíjačka často najlepší kompromis medzi rýchlosťou a tepelným manažmentom pre štandardnú 100Ah batériu.

Základné bezpečnostné funkcie v lítiovej nabíjačke

Správna 24V nabíjačka lítiových batérií obsahuje niekoľko vrstiev elektrickej ochrany, ktoré generickým konvertorom energie chýbajú. Kritická vlastnosť je Algoritmus CC/CV , ktorá zabraňuje skoku napätia, keď sa batéria priblíži ku kapacite. Medzi ďalšie bezpečnostné prvky, o ktorých nemožno vyjednávať, patria:

• 0V aktivácia alebo režim predbežného nabíjania: Táto funkcia jemne prebudí batériu, ktorej BMS sa vyplo z dôvodu hlbokého vybitia. Aplikuje veľmi nízky prúd, aby sa napätie vrátilo do bezpečného prevádzkového okna pred zapojením plného výkonu.
• Ochrana proti prepólovaniu: Obvod, ktorý bráni toku prúdu, ak sú kladné a záporné svorky náhodne pripojené dozadu. To chráni vnútorné MOSFETy nabíjačky a BMS batérie pred okamžitým poškodením skratom.
• Teplotná kompenzácia a prerušenie: Nabíjanie lítiového článku nižšie 0 stupňov Celzia (32 stupňov Fahrenheita) spôsobuje pokovovanie lítiom, ktoré trvalo znižuje kapacitu. Inteligentné nabíjačky využívajú termistory na snímanie okolitej teploty alebo teploty batérie a odložia nabíjanie, kým nebudú podmienky bezpečné.

Vysokofrekvenčné vs. tradičné nabíjačky: Účinnosť a prenosnosť

Moderné nabíjačky sa čoraz viac spoliehajú skôr na vysokofrekvenčnú technológiu spínania než na ťažké lineárne transformátory. Vysokofrekvenčná 24V nabíjačka lítiových batérií konvertuje striedavý prúd rýchlosťou nad 50 kHz, čo umožňuje podstatne menšie a ľahšie transformátory. Zvýšenie účinnosti je merateľné: vysokofrekvenčné nabíjačky zvyčajne dosahujú Účinnosť 90 až 94 percent , zatiaľ čo staršie lineárne konštrukcie môžu fungovať len s 60 až 70 percentnou účinnosťou. Táto znížená strata energie sa premieta do nižšej produkcie tepla a nižšej spotreby elektriny na jeden nabíjací cyklus. Kompaktná veľkosť tiež robí tieto jednotky oveľa vhodnejšími pre mobilné aplikácie v lodiach, RV a solárnych inštaláciách mimo siete, kde je priestor a hmotnosť obmedzený.

Aplikačné úvahy pri výbere nabíjačky

Zamýšľané prostredie pre batériu určuje požadovanú životnosť nabíjačky. Nasledujúce prípady použitia vyžadujú špecifické atribúty dizajnu:

• Námorné a RV aplikácie: Nabíjačky musia mať vysoké hodnotenie Ingress Protection (IP) ako napr IP65 alebo IP67 . Táto certifikácia zabezpečuje, že jednotka je utesnená proti vniknutiu prachu a chránená pred nízkotlakovými prúdmi vody alebo dočasným ponorením. Koncovky odolné voči korózii sú potrebné aj v prostredí so slanou vodou.
• Skladovanie solárnej energie: Zatiaľ čo AC-DC 24V nabíjačka lítiových batérií sa používa na záložné nabíjanie siete, primárny regulátor nabíjania v solárnom poli musí byť jednotka MPPT (Maximum Power Point Tracking) s vyhradeným profilom napätia LiFePO4. Regulátorom PWM chýba presnosť napätia potrebná pre lítiové banky a je potrebné sa im vyhnúť.
• Elektrická mobilita (skútre, golfové vozíky): Nevyhnutné sú palubné nabíjačky s robustnou odolnosťou voči vibráciám a automatickým vypínaním. 20A nabíjačka dokáže plne doplniť 100Ah batériu golfového vozíka v priebehu zhruba 5 hodín , čo výrazne znižuje prestoje v porovnaní s jednotkami s nižším prúdom.

Najlepšie postupy na predĺženie životnosti batérie

Interakcia medzi nabíjačkou 24V lítiovej batérie a zvykmi používateľa určuje životnosť systému na ukladanie energie. Dodržiavanie troch základných postupov zabráni predčasnému vyblednutiu kapacity:

1. Vyhnite sa úplnej saturácii pri skladovaní: Nenechávajte batériu pripojenú k nabíjačke donekonečna pri 29,2V. Keď indikátor nabíjania ukazuje ukončenie (prúd klesne pod 0,05 C), odpojte nabíjačku. Pri dlhodobom skladovaní dlhšom ako 30 dní by mala byť batéria čiastočne vybitá na a 50 až 60 percent stavu nabitia (približne 26,4 V až 26,8 V), aby sa minimalizovalo namáhanie materiálu katódy.
2. Monitorujte prah nabíjania: Lítium-železofosfátové batérie nemajú pamäťový efekt, ale pri úplnom vybití sa rýchlejšie degradujú. Spustenie cyklu nabíjania, keď kapacita klesne na Zostáva 20 až 30 percent prináša väčšiu celkovú energetickú priepustnosť počas životnosti v porovnaní s opakovaným prerušením nízkeho napätia.
3. Údržba firmvéru a pripojení: V prípade nabíjačiek s inteligentnými funkciami môžu aktualizácie firmvéru vylepšiť nabíjacie algoritmy pre lepšie vyváženie buniek. Okrem toho uvoľnené krúžkové svorky alebo skorodované konektory Anderson vytvárajú odpor, ktorý prinúti nabíjačku, aby si myslela, že napätie je vyššie ako skutočné napätie článku, čo vedie k chronickému podbitiu.

Spárovaním batérie so správne špecifikovanou 24V nabíjačkou lítiovej batérie a dodržiavaním týchto prevádzkových hraníc môžu používatelia spoľahlivo dosiahnuť menovitú životnosť 3 000 až 5 000 cyklov že technológia LiFePO4 je známa.
